一、CDC ROADM 結構的核心價值與行業需求
隨著光網狀網技術的成熟,運營商對光網絡節點的靈活性、可靠性要求日益提升。傳統光網絡存在波長阻塞、上下路配置復雜、運維成本高等問題,而 CDC(無色、無方向、無沖突)ROADM 結構通過引入超低損耗大矩陣光開關,實現了以下突破:
· 無色特性:支持任意波長信號接入,充分利用可調諧收發模塊資源;
· 無方向特性:?jiǎn)蝹€(gè)收發模塊可適配任意網絡方向,簡化節點設計;
· 無沖突特性:避免波長分配沖突,降低網絡阻塞率,減少額外建設成本。
科毅光通信針對行業痛點,研發的超低損耗大矩陣光開關(損耗<2dB)為 CDC ROADM 結構提供了核心支撐,滿足運營商對 “簡單、靈活、透明” 光網絡的需求。
二、CDC ROADM 結構設計與光開關應用創新
1. 整體架構設計
科毅光通信提出的 CDC ROADM 結構采用兩級架構,通過超低損耗大矩陣光開關實現上下路信號的靈活調度:
· 第一級:由波長復用器與大矩陣光開關組成,負責信號的分波與路徑切換;
· 第二級:采用 2:1 分束器,實現收發模塊與第一級開關的高效連接。
該結構支持 6-8 個自由度節點,每光纖含 96 個波長,上下路比例可達 50%-100%,適配不同規模網絡需求。

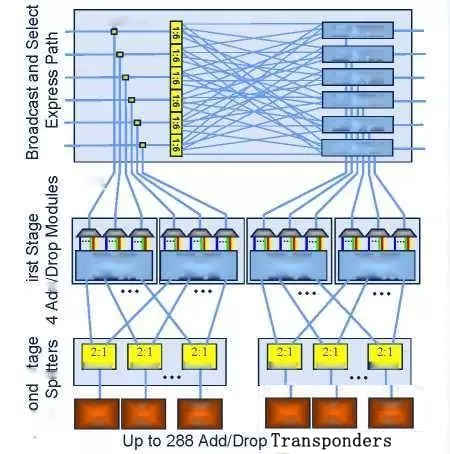

圖 1:科毅光通信 CDC ROADM 上下路結構示意圖,展示兩級架構與光開關矩陣集成設計
2. 核心優勢解析
· 低損耗特性:光開關矩陣損耗<2dB,配合優化的復用器與光纖互聯設計,總損耗控制在 13-16dB(如表 1),減少額外放大需求;
· 成本可控:采用模塊化光開關設計,初始可部署 2 個 288×288 開關,節點擴展時無縫添加,降低前期投入;
· 高可靠性:分散式開關布局避免單點失效風險,提升網絡穩定性。
器件 | 接收端損耗(dB) | 發送端損耗(dB) |
3dB 下路耦合器 | 3.0 | - |
1×9 上路 WSS | - | 6.0 |
分波 / 合波器 | 4.0 | 4.0 |
光開關矩陣(科毅) | 2.0 | 2.0 |
光纖互聯 | 1.0 | 1.0 |
2:1 收發模塊分束器 | 3.0 | 3.0 |
總光學損耗 | 13.0 | 16.0 |
表 1:科毅光通信 CDC ROADM 節點損耗預算
三、可擴展性與技術適配性
科毅光通信的大矩陣光開關支持節點從 2 個自由度向 8 個自由度擴展,通過靈活的開關分割方案適配不同規模網絡:
· 8 自由度節點搭配 50% 上下路比例時,選用 384×384 光開關即可滿足需求;
· 開關矩陣大小與節點自由度、上下路比例的關系如圖 2 所示,為網絡規劃提供清晰參考。

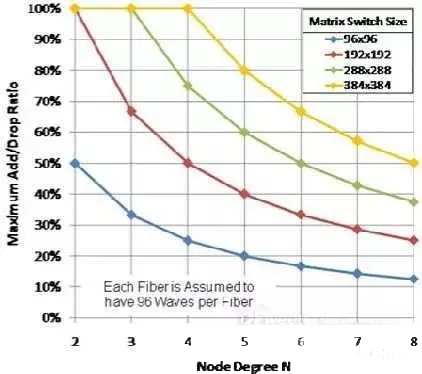

圖 2:科毅光通信光開關矩陣大小與節點自由度關系,不同顏色曲線對應不同矩陣規格
四、多樣化結構方案與應用場景
1. 冗余保護方案
通過增加 1:2 分光器實現 1+1 冗余結構,成本增加約 50%,損耗提升 3dB,適合高可靠性要求的骨干網。
2. 雙向優化方案
采用環行器與無源耦合器整合上下路波長,光開關與復用器雙向復用,成本降低 40-50%,適配傳輸網絡場景。
五、科毅光通信的技術實力與產品優勢
公司研發的超低損耗大矩陣光開關具有以下特點:
· 超低損耗:矩陣損耗<2dB,處于行業領先水平;
· 大端口支持:可提供 96×96 至 576×576 全系列矩陣開關;
· 工藝成熟:采用自主研發的熱光波導透鏡技術,電極與波導無需精確對準,量產一致性高;
· 定制服務:支持根據節點自由度、上下路比例定制開關方案,匹配客戶個性化需求。
六、關于科毅光通信
科毅光通信專注于光開關及光通信核心器件的研發、生產與銷售,產品廣泛應用于 CDC ROADM、數據中心互聯、5G 承載網等領域。公司擁有 10 余項光開關核心專利,通過 Telcordia GR-468 可靠性認證,為全球客戶提供 “高性能、高可靠、高性價比” 的光開關解決方案。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后,詳細對比關鍵參數,并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網 www.m.bmortechnologies.com 瀏覽我們的光開關產品,或聯系我們的銷售工程師,獲取專屬的選型建議和報價!
