產品特點
低插入損耗
波寬長范圍
高串?dāng)_
高可靠性
光路無環氧樹脂
鎖定
應用范圍
光學阻斷
可配置操作
系統監控
可配置OADM
1x1 開關是全固態開關器件，沒有任何移動部件。利用法拉第效應實現光的切換。這是通過使用受專利保護的非機械配置實現的，該配置采用固態全晶體設計，無需機械運動。微秒級光纖開關旨在滿足可靠性、耐用性、快速響應和連續高頻開關操作等最苛刻的開關要求。
規格
項目 | 單位 | 1x1 |
波長 | nm | 1525 ~ 1565 |
插入損耗 | dB | 0.90(典型值); 1.20(最大值) |
偏振相關損耗 | dB | 0.10(典型值), 0.20(最大值) |
回波損耗 | dB | ≥ 50 |
串?dāng)_ | dB | ≥ 40 |
消光比 | dB | ≥18 |
重復性 | dB | +/- 0.02 |
耐用性 | 循環 | > 100億 |
開關速度 | μs | 常規（200）；超高速（50） |
開關類型 | n/a | 鎖定 |
工作溫度 | °C | -5 ~ 70 |
儲存溫度 | °C | -40 ~ 85 |
最大光功率 | mW | 300 |
尺寸 | mm | 52 × 8.4× 8.4 |
光纖型號 | NA | SMF-28 |
*.所有規格均基于無連接器的設備，并保證在工作溫度范圍、波長范圍和所有偏振態下。
**. 規格如有更改，恕不另行通知。

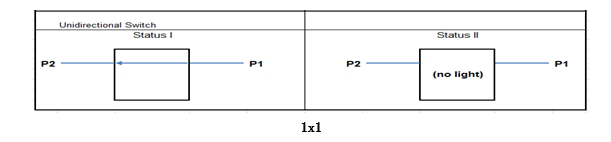

功能圖
機械尺寸 (mm)
電氣駕駛信息
Optical Patch | Pin1 | Pin2 |
P1-P2 | GND | 5.0V Pulse |
（no light） | 5.0V Pulse | GND |
訂購信息: NSW-N1*2ABCDEF
A | B | C | D | E | F | G |
類型 | 模式 | 電壓 | 波長 | 光纖直徑 | 光纖長度 | 連接器 |
B：雙向 U：?jiǎn)蜗?/span> | SM:9/125um | 2:2.5V 3:3V 5:5V | 13:1310nm 15:1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC |
