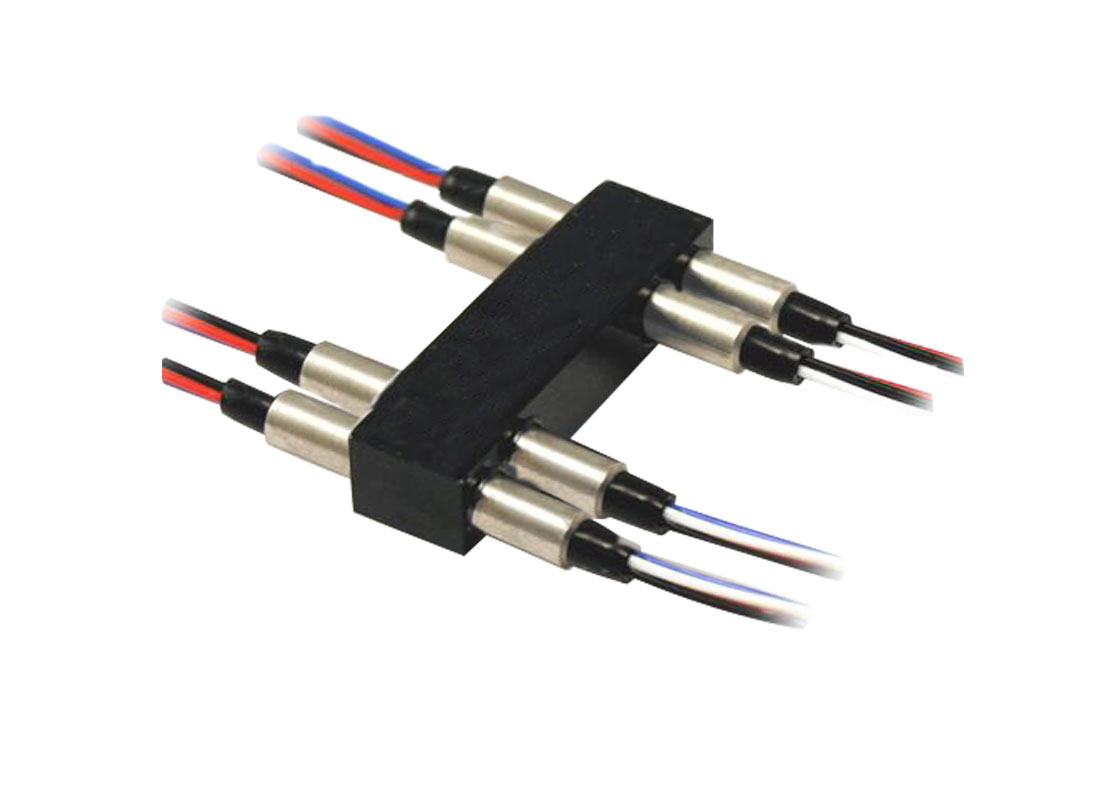

◇特性
l低插入損耗
l寬波長范圍
l低串擾
l高穩定性、高可靠性
l光路無膠設計
l支持鎖定與非鎖定模式
◇ 應用
l城域網（MAN）
l實驗室研發
l系統監控
l可配置光分插復用器（OADM）
◇ 性能參數
參數 | 單位 | OSW-(4-D2×2B) | |
波長范圍 | nm | 650～1310 | 1260～1670 |
測試波長 | nm | 650/780/850/980/1064/1310 | 1310/1490/1550/1625/1650 |
插入損耗 | dB | Typ:0.6,Max:1.0 | Typ:0.8 ,Max:1.2 |
回波損耗 | dB | ≥30 | ≥50 |
串擾 | dB | ≥35 | ≥50 |
偏振相關損耗（PDL） | dB | ≤0.05 | |
波長相關損耗（WDL） | dB | ≤0.25 | |
溫度相關損耗（TDL） | dB | ≤0.25 | |
重復性 | dB | ≤±0.02 | |
供電電壓 | v | 3.0 or 5.0 | |
壽命 | Cycle | ≥107 | |
切換時間 | ms | ≤8 | |
傳輸功率 | mW | ≤500 | |
工作溫度 | ℃ | -20～+85 | |
存儲溫度 | ℃ | -40～+85 | |
重量 | g | 30 | |
尺寸 | mm | (L)38×(W)12×(H)8.5(±0.2) | |

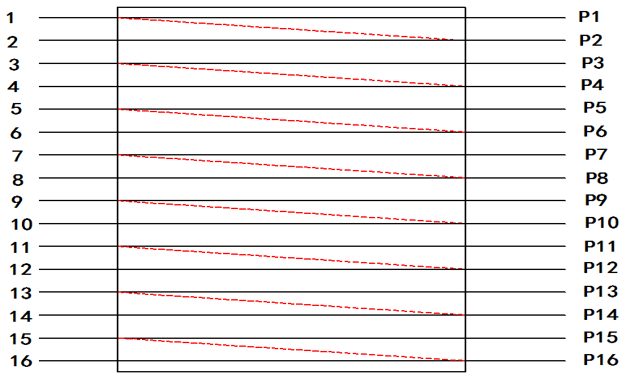

◇路由狀態
◇引腳配置
光路 | 電驅動引腳 | 傳感器狀態 | |||||
4-D2×2B | 1 | 5 | 6 | 10 | 3－4 7－8 | 2－3 8－9 | |
鎖定模式 | 1-P2,3-P4,5-P6,7-P8,9-P10,11-P122,13-P14,15-P16 | N/A | N/A | GND | +5V | 斷開 | 閉合 |
1-P1,2-P2,3-P3,4-P4,5-P5,6-P6,7-P7,8-P8,9-P9,10-P10,11-P11,12-P12,13-P13,14-P14,15-P15,16-P16 | +5V | GND | N/A | N/A | 閉合 | 斷開 | |
非鎖定模式 | 1-P2,3-P4,5-P6,7-P8,9-P10,11-P122,13-P14,15-P16 | N/A | N/A | N/A | N/A | 斷開 | 閉合 |
1-P1,2-P2,3-P3,4-P4,5-P5,6-P6,7-P7,8-P8,9-P9,10-P10,11-P11,12-P12,13-P13,14-P14,15-P15,16-P16 | +5V | N/A | N/A | GND | 閉合 | 斷開 | |

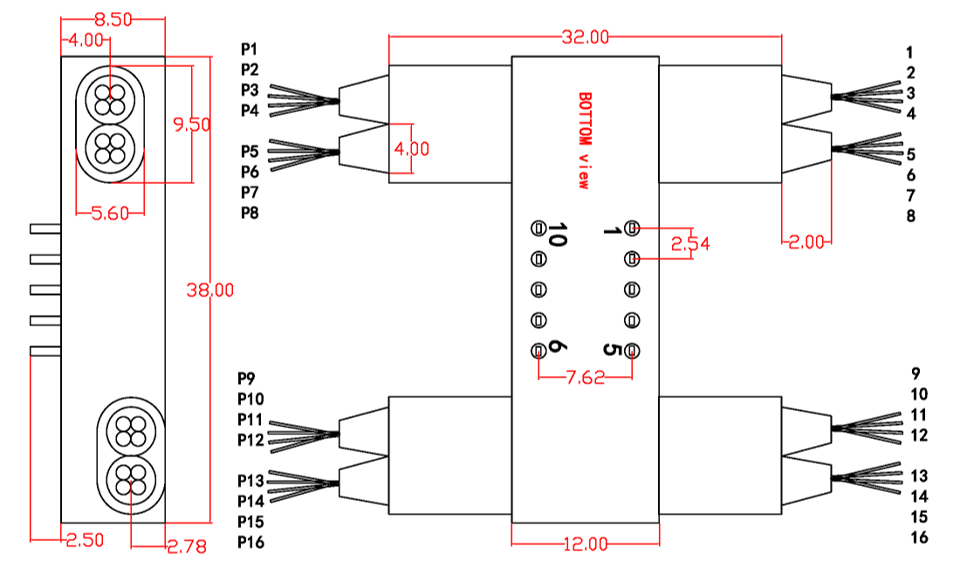

◇尺寸
◇訂購信息：OSW－(4-D2×2B)－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
模式 | 波長 | 電壓 | 控制模式 | 纖徑 | 纖長 | 接頭類型 |
SM:9/125um M5: 50/125um M6: 62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162:1625nm 165:1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L:鎖定 N:非鎖定 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無接頭 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
