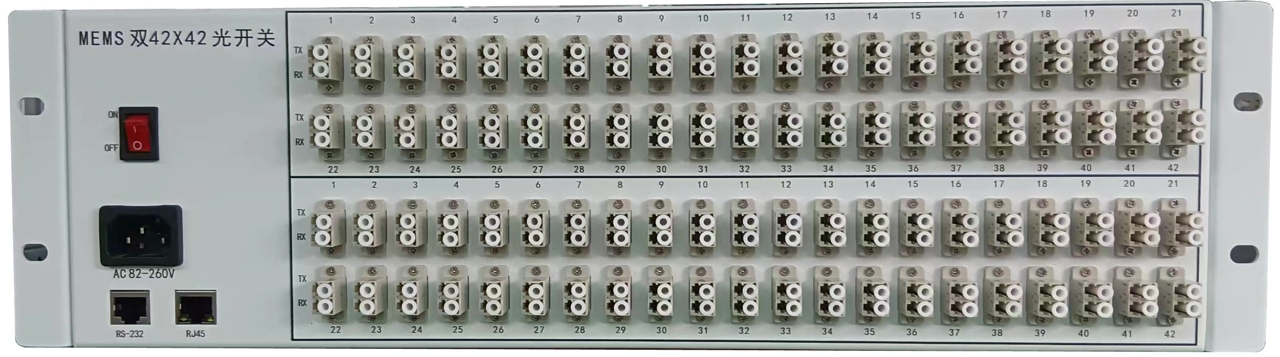

MXN 機架式矩陣光開關
MXN 機架式矩陣光開關
MXN 機架式矩陣光開關
MXN 機架式矩陣光開關
MXN 機架式矩陣光開關
波長范圍:
400~800nm、850~1310nm、1260~1670nm
應用領域:
光交叉連接
數據中心、云計算
短距長距的網絡運營
自動化測試’視頻傳輸分配
保護切換,網絡監測和自動故障定位
產品特點:
成熟的MEMS技術
低插入損耗
無阻塞交叉功能
全雙向
可實現對稱或非對稱矩陣
產品詳情


1、產品概述

矩陣光開關是一個高性能、模塊化的全光信號矩陣切換器,采用MEMS技術和交換控制技術,用光作信號傳輸介質,抗干擾能力強、信號衰減幅度小。

M×N光開關矩陣光路實現框圖如圖1所示,由M1×N MEMS光開關及N1×M MEMS光開關級聯組成,可實現M路光信號到路N光信號的任意切換。光開關矩陣提供無阻塞、完全透明的光交換,使其成為電信、數據中心、網絡安全和實驗室/生產網絡運營商的理想解決方案,具有靈活、可靠的遠程資源調配和快速的路徑重新配置能力。



2、主要應用:

l   光交叉連接

l   數據中心、云計算

l   短距長距的網絡運營

l   自動化測試視頻傳輸分配

l   保護切換,網絡監測和自動故障定位



特點:

l  成熟的MEMS技術

l  低插入損耗

l  無阻塞交叉功能

l  全雙向

l  可實現對稱或非對稱矩陣


3、光路示意圖


指標

通道數*

8×8

16×16

32×32

64×64

工作波長(nm

850±50nm , 1310±50nm 、1550±50nm

插入損耗(dB

≤1.1

≤1.3

≤1.5

≤3.0

回波損耗(dB

≥45

信道串?dāng)_(dB

≥55

重復性(dB

≤±0.05

使用壽命(次)

≥109

切換時間(ms

≤20

工作溫度(℃)

-20~+70

存儲溫度(℃)

-40~+80

工作電壓(V

48VDC220VAC

控制接口

RS232 and RJ45

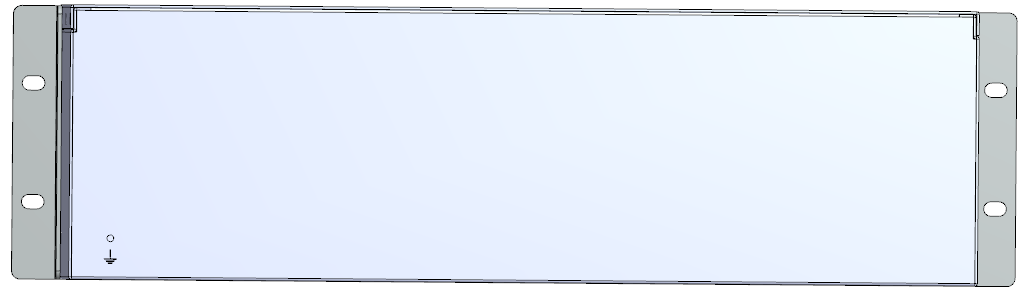

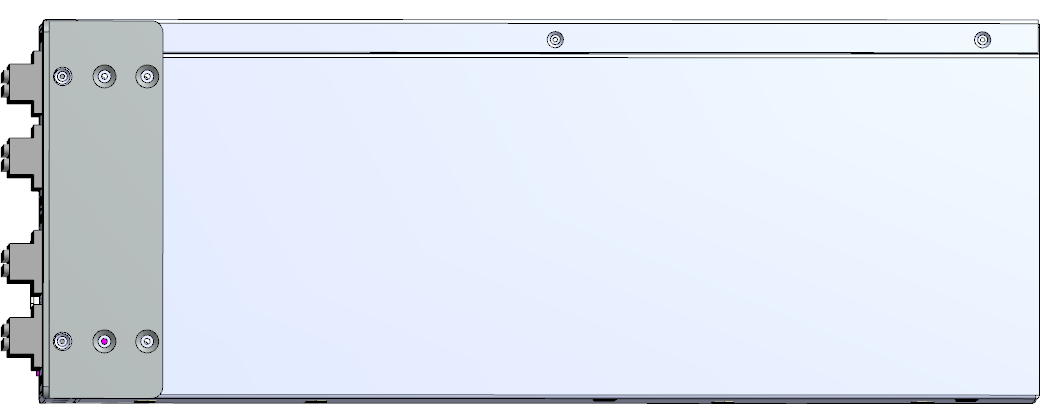

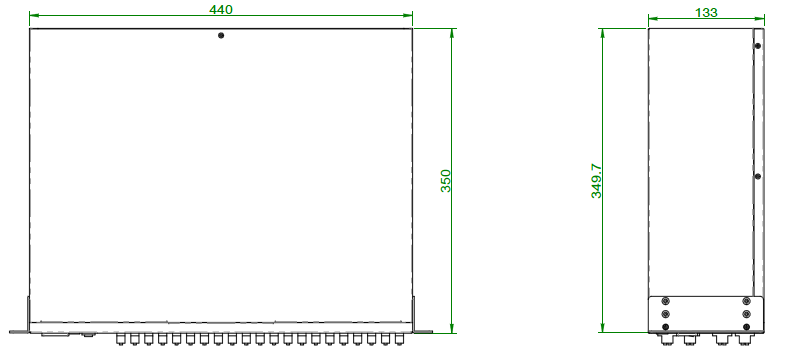

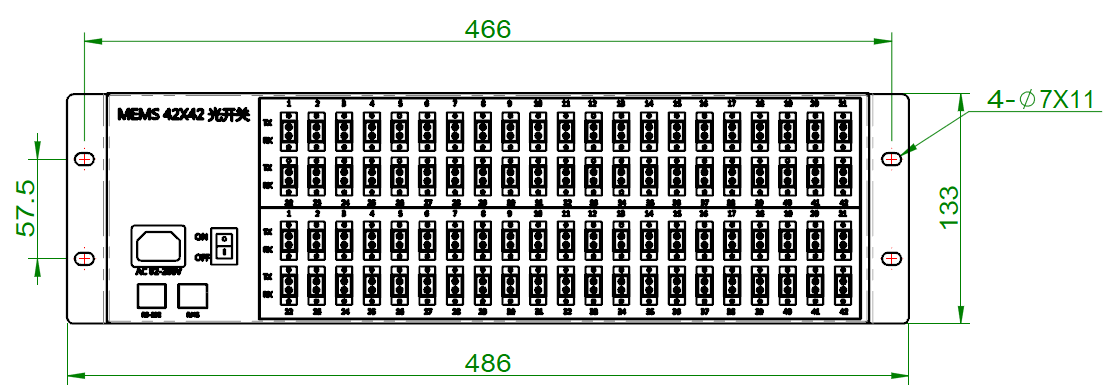

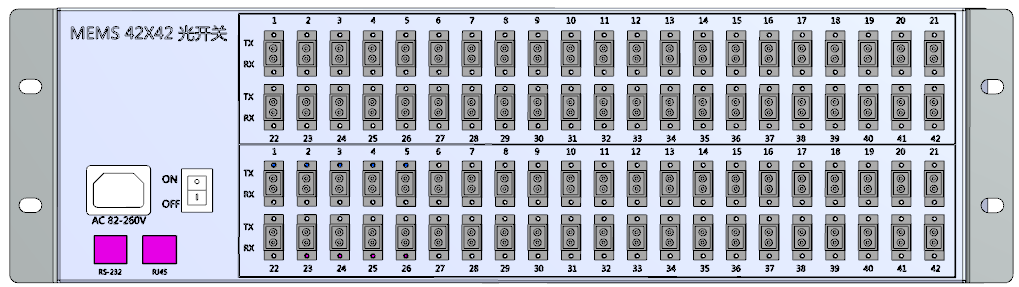

5、外形尺寸圖(雙42*42開關)






6、通信接口

RJ45 ,RS232





訂貨信息:MSW-MxN-A-B-C-D-E

M,N

A

B

C

D

E

通道數

光纖類型

波長

尺寸

電源

連接器

2 ~ 128

單模: 9/125

M5: 多模 50/125

M6: 多模62.5/125

PM: 保偏光纖

85: 850nm

13: 1310nm

15: 1550nm 13/15:1310/1550nm

1U:1U19” 英寸機架

2U:2U19” 英寸機架

4U:4U19” 英寸機架

D22: 220V

D48: 48V

S24:220V+48V

S22:220V

FP: FC/PC

FA: FC/APC

SP: SC/PC

SA: SC/APC

LP: LC/PC

LA: LC/APC
